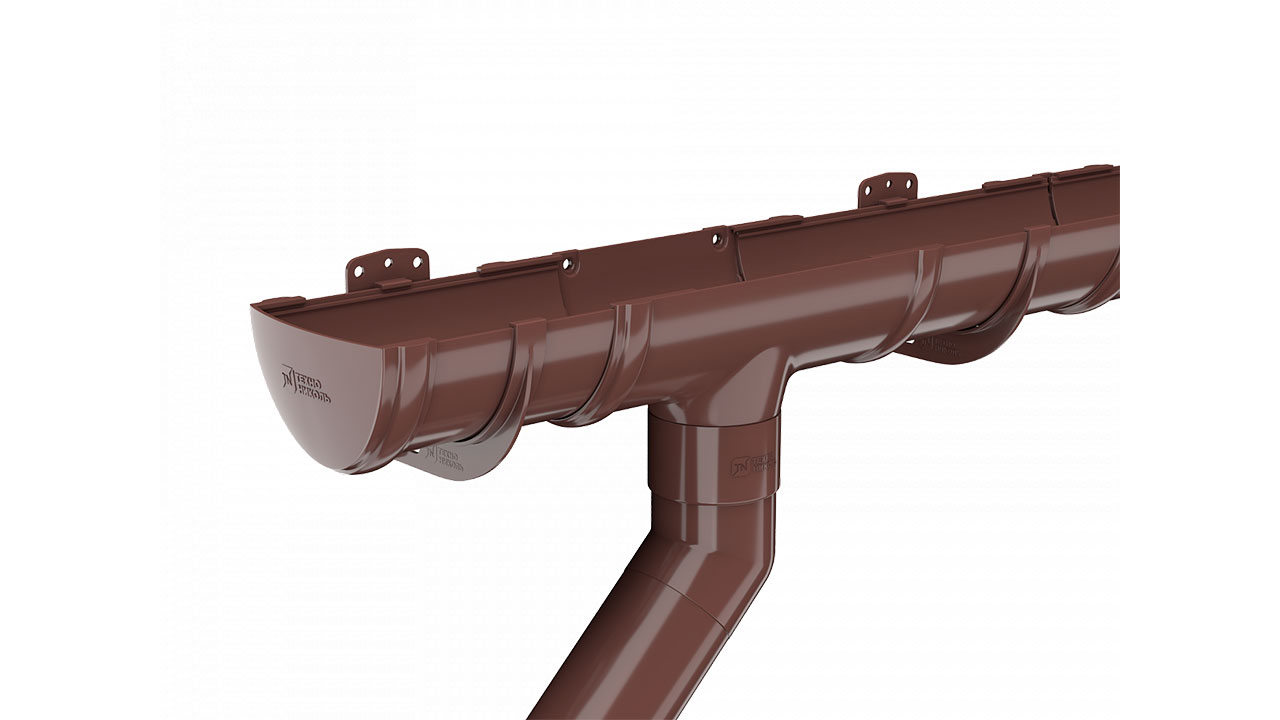

ПВХ водосливная система
- Производитель: Россия
- Область применения: Предназначена для применения в коттеджном и малоэтажном строительстве.

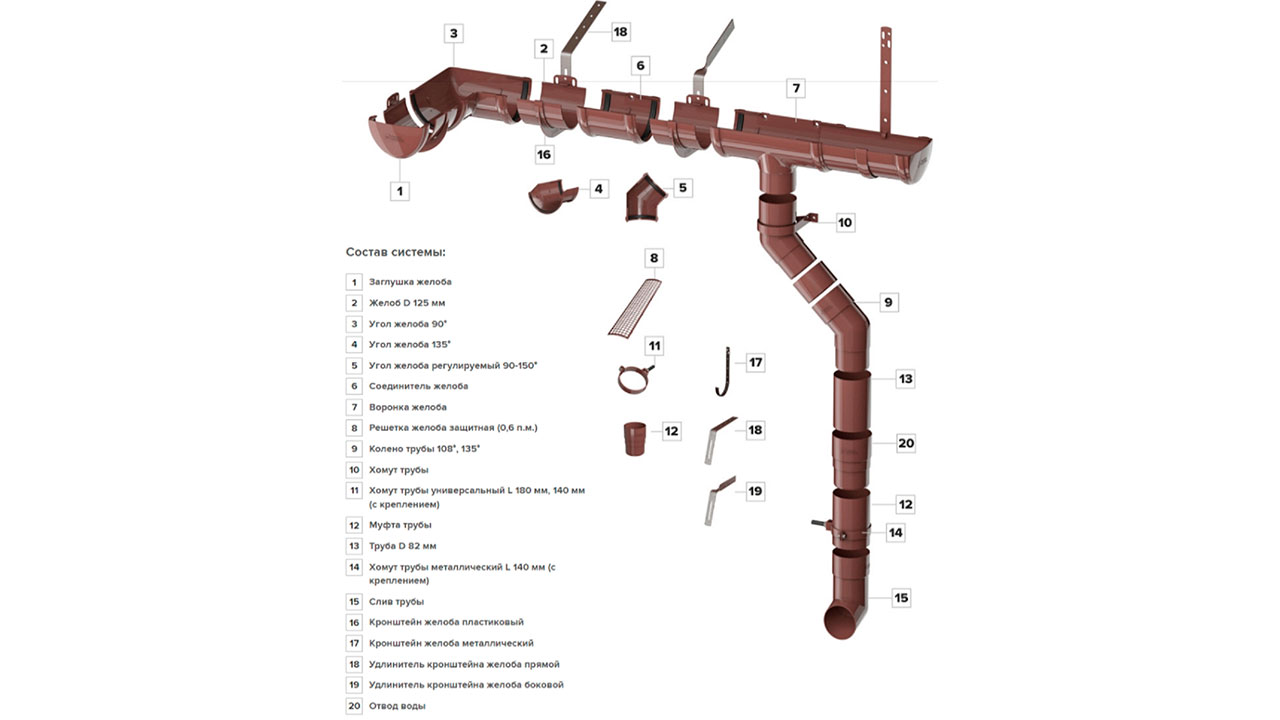

Представляет собой полукруглую систему (D желоба — 125 мм, D трубы – 82 мм). Обладает отличными характеристиками, выдерживает сильные морозы, имеет высокую устойчивость к УФ-излучению и различным агрессивным воздействиям. Не подвержена коррозии. Комплексная гарантия на систему составляет 15 лет, а гарантированный срок службы — 50 лет.
- Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
- Вода с капельника должна попадать в центральную треть желоба.
- Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.
Поэтапное руководство по монтажу
Этап 1 РАЗМЕТКА
![Руководство по монтажу пластиковой водосточной системы — этап 1.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-01-01.jpg.webp)
Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.
![Руководство по монтажу пластиковой водосточной системы — этап 1.2](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-01-02.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 1.2](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-01-02.jpg.webp)
Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.
Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.
![Руководство по монтажу пластиковой водосточной системы — этап 1.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-01-03.jpg.webp)
Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.
![Руководство по монтажу пластиковой водосточной системы — этап 1.4](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-01-04.jpg.webp)
Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.
Этап 2 МОНТАЖ КРОНШТЕЙНОВ
В ассортименте существует 3 способа крепления кронштейнов:
В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.
Этап 3 УСТАНОВКА ВОДОСТОЧНЫХ ЖЕЛОБОВ
![Руководство по монтажу пластиковой водосточной системы — этап 3.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-03-01.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 3.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-03-01-1.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 3.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-03-01-2.jpg.webp)
Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.
Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».
![Руководство по монтажу пластиковой водосточной системы — этап 3.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-03-03.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 3.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-03-03-1.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 3.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-03-01-2.jpg.webp)
При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».
![Руководство по монтажу пластиковой водосточной системы — этап 3.4](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-03-04.jpg.webp)
В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.
Этап 4 УСТАНОВКА УГЛОВ, ЗАГЛУШЕК И ЗАЩИТНЫХ РЕШЁТОК ЖЕЛОБА
![Руководство по монтажу пластиковой водосточной системы — этап 4.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-04-01.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 4.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-04-01.jpg.webp)
Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.
![Руководство по монтажу пластиковой водосточной системы — этап 4.2](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-04-02.jpg.webp)
Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.
![Руководство по монтажу пластиковой водосточной системы — этап 4.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-04-03.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 4.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-04-03.jpg.webp)
Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.
![Руководство по монтажу пластиковой водосточной системы — этап 4.4](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-04-04.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 4.4](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-04-04.jpg.webp)
Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.
Этап 5 УСТАНОВКА ВОДОСТОЧНЫХ ТРУБ
![Руководство по монтажу пластиковой водосточной системы — этап 5.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-01.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 5.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-05-01-1.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 5.1](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-05-01-2.jpg.webp)
В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.
![Руководство по монтажу пластиковой водосточной системы — этап 5.2](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-02_1.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 5.2](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-05-02-1.jpg.webp)
На нижнее колено обязательно установите хомут.
В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:
![Руководство по монтажу пластиковой водосточной системы — этап 5.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-02_2.jpg.webp)
Напрямую соединить воронку с трубой
![Руководство по монтажу пластиковой водосточной системы — этап 5.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-02_3.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 5.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-05-02-3.jpg.webp)
С помощью соединительной муфты
![Руководство по монтажу пластиковой водосточной системы — этап 5.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-03_1.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 5.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-05-03-1.jpg.webp)
Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.
![Руководство по монтажу пластиковой водосточной системы — этап 5.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-03_2.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 5.3](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-05-03-2.jpg.webp)
В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.
- Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
- Навинтите хомуты на крепления.
- Затяните хомуты на трубе, не сдавливая слишком сильно.
![Руководство по монтажу пластиковой водосточной системы — этап 5.4](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-04.jpg.webp)
Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.
![Руководство по монтажу пластиковой водосточной системы — этап 5.5](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-05-05.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 5.5](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-05-05.jpg.webp)
Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.
![Руководство по монтажу пластиковой водосточной системы — этап 6](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-06-01.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 6](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-tooltip-06-01.jpg.webp)
![Руководство по монтажу пластиковой водосточной системы — этап 6](https://www.tn.ru/local/media/pages/drinage-installation/images/4-85-img-step-06-02.jpg.webp)
Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.
